JDS多級雙吸中開泵

日期： 2020/5/20 9:20:46 作者： 長沙長軸泵廠家湖南立佳機械 瀏覽：

一、產品概述

JDS 系列臥式水平中開多級離心泵，適合120℃以下液體的輸送。可用于海水淡化，油田注水、煉油和化工流程進料、鍋爐給水、能量回收、石油管線輸送，也可用于礦井排水、市政供水。產品符合API610標準。

二、性能范圍

流量:80～5000 m3/h.

揚程:≤1200m.

工作壓力：≤15MPa

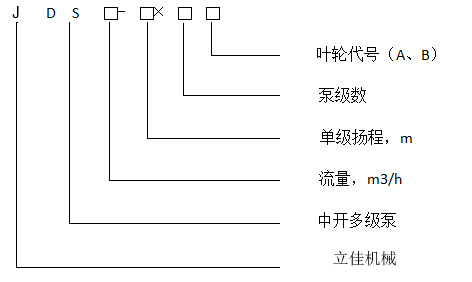

三、型號意義

四、結構特點

1）泵殼體采用軸向剖分結構，近中心線安裝，泵進出口法蘭均在下泵體上。檢修時無需拆卸進出口管路，不用移動電動機就能更換軸承、機封、密封環和轉子。

2）葉輪對稱布置，軸向力大部分自動平衡，無需復雜的平衡機構（平衡盤、平衡鼓）。泵運行的可靠性大大增加，在輸送腐蝕性、磨蝕性介質時，此優點尤為突出。

3）壓水室采用雙蝸殼結構，徑向力理論上完全自動平衡，減小軸繞度和振動，泵的穩定性大大增加。

4）根據泵的使用特點的不同，首級葉輪可采用雙吸葉輪以提高抗汽蝕性能。

5）濕態剛性轉子設計，泵轉速遠離轉子臨界轉速，且軸短跨距剛性好，泵運行安全可靠。

6）錐形軸伸設計，聯軸器拆卸方便。

7）泵體密封環分半形式設計。轉子只需進行一次安裝，動平衡后不需拆卸葉輪，保證了平衡精度；跟換泵體密封環不需要拆卸轉子部件。

8）監控完善。根據用戶要求泵可配置軸承溫度、振動、密封泄漏檢測系統。可根據用戶要求在低溫環境對泵和輔助管路進行伴熱保溫。

五、材料選用

API材料等級	I1	S-4	S-6	C-6	D-1
泵體	QT500-7	ZG230-450	ZG230-450	ZG1Cr13	ZG022Cr25Ni6Mo2N
葉輪	QT500-7	ZG230-450	ZG1Cr13	ZG1Cr13	ZG022Cr25Ni6Mo2N
軸	42CrMo	42CrMo	42CrMo	3Cr13	17-4PH
密封環	QT500-7	QT500-7	ZG1Cr13MoS	ZG1Cr13MoS	CD4MCu

JDS泵性能參數表
泵型號	泵級數	流量Q		揚程H	轉速n	功率P(kw)		效率η	必需汽蝕余量（NPSH）r	葉輪直徑D
泵型號	泵級數	m3/h	L/s	m	r/min	軸功率	電機功率	%	m	mm
JDS80-70	2	60	17	155	2980	41	75	62	3.2	240
		80	22	145		48		66	4
		100	28	113		50		61	5.5
	3	60	17	233		69	110	55	3.2
		100	28	218		86		69	4
		120	33	170		83		67	5.5
	4	60	17	310		92	132	55	3.2
		100	28	290		115		69	4
		120	33	226		110		67	5.5
	5	60	17	388		115	132	55	3.2
		100	28	363		143		69	4
		120	33	283		138		67	5.5
	6	60	17	465		138	200	55	3.2
		100	28	435		172		69	4
		120	33	339		165		67	5.5
	7	60	17	543		161	132	55	3.2
		100	28	508		200		69	4
		120	33	396		193		67	5.5
	8	60	17	620		184	280	55	3.2
		100	28	580		229		69	4
		120	33	452		221		67	5.5
JDS200-100	2	120	33	229	2980	119	185	63	4.8	280
		200	56	200		147		74	6
		240	67	180		164		72	7.8
	3	120	33	344		178	280	63	4.8
		200	56	300		221		74	6
		240	67	270		245		72	7.8
	4	120	33	458		238	355	63	4.8
		200	56	400		295		74	6
		240	67	360		327		72	7.8
	5	120	33	573		297	450	63	4.8
		200	56	500		368		74	6
		240	67	450		409		72	7.8
	6	120	33	687		357	560	63	4.8
		200	56	600		442		74	6
		240	67	540		491		72	7.8
	7	120	33	802		416	630	63	4.8
		200	56	700		516		74	6
		240	67	630		572		72	7.8
	8	120	33	916		475	710	63	4.8
		200	56	800		589		74	6
		240	67	720		654		72	7.8
JDS300-110	2	225	63	242	2980	201	280	74	7.4	300
		300	83	220		231		78	8.5
		360	100	198		256		76	10.2
	3	225	63	363		301	450	74	7.4
		300	83	330		346		78	8.5
		360	100	297		383		76	10.2
	4	225	63	484		401	630	74	7.4
		300	83	440		461		78	8.5
		360	100	396		511		76	10.2
	5	225	63	605		501	710	74	7.4
		300	83	550		576		78	8.5
		360	100	495		639		76	10.2
	6	225	63	726		602	900	74	7.4
		300	83	660		692		78	8.5
		360	100	594		767		76	10.2
	7	225	63	847		702	1120	74	7.4
		300	83	770		807		78	8.5
		360	100	693		895		76	10.2
	8	225	63	968		802	1250	74	7.4
		300	83	880		922		78	8.5
		360	100	792		1022		76	10.2
JDS450-135 (首級雙吸)	2	340	94	275	2980	340	500	75	4.5	325
		450	125	265		406		80	5.5
		540	150	246		470		77	7
	3	340	94	413		510	800	75	4.5
		450	125	398		609		80	5.5
		540	150	369		705		77	7
	4	340	94	550		679	1000	75	4.5
		450	125	530		812		80	5.5
		540	150	492		940		77	7
	5	340	94	688		849	1250	75	4.5
		450	125	663		1015		80	5.5
		540	150	615		1175		77	7
	6	340	94	825		1019	1600	75	4.5
		450	125	795		1219		80	5.5
		540	150	738		1410		77	7
	7	340	94	963		1189	1800	75	4.5
		450	125	928		1422		80	5.5
		540	150	861		1645		77	7
JDS650-140 (首級雙吸)	2	520	144	302	2980	549	800	78	6	345
		650	181	280		605		82	7
		780	217	254		683		79	8
	3	520	144	453		823	1120	78	6
		650	181	420		907		82	7
		780	217	381		1025		79	8
	4	520	144	604		1097	1400	78	6
		650	181	560		1210		82	7
		780	217	508		1367		79	8
	5	520	144	755		1372	1800	78	6
		650	181	700		1512		82	7
		780	217	635		1708		79	8
	6	520	144	906		1646	2240	78	6
		650	181	840		1814		82	7
		780	217	762		2050		79	8
JDS800-160	2	480	133	360	2980	673	1120	70	6.5	370
		800	222	320		840		83	8.5
		960	267	280		939		78	9.8
	3	480	133	540		1009	1600	70	6.5
		800	222	480		1261		83	8.5
		960	267	420		1409		78	9.8
	4	480	133	720		1345	2000	70	6.5
		800	222	640		1681		83	8.5
		960	267	560		1878		78	9.8
	5	480	133	900		1784	2500	66	6.5
		800	222	800		2180		80	8.5
		960	267	700		2378		77	9.8
JDS1050-80	3	785	218	273	1480	768	1000	76	3.2	520
		1050	292	250		883		81	4
		1250	347	223		974		78	5
	4	785	218	364		1025	1400	76	3.2
		1050	292	333		1177		81	4
		1250	347	297		1298		78	5
	5	785	218	455		1281	1800	76	3.2
		1050	292	417		1472		81	4
		1250	347	372		1623		78	5
	6	785	218	546		1537	2240	76	3.2
		1050	292	500		1766		81	4
		1250	347	446		1948		78	5
	7	785	218	637		1793	2500	76	3.2
		1050	292	583		2061		81	4
		1250	347	520		2272		78	5
	8	785	218	728		2049	2800	76	3.2
		1050	292	667		2355		81	4
		1250	347	595		2597		78	5
JDS1500-130	2	1150	319	295	1480	1233	1800	75	4.5	670
		1500	417	265		1305		83	5.5
		1900	528	230		1654		72	6.5
	3	1150	319	443		1849	2500	75	4.5
		1500	417	398		1958		83	5.5
		1900	528	345		2481		72	6.5
	4	1150	319	590		2465	3550	75	4.5
		1500	417	530		2610		83	5.5
		1900	528	460		3308		72	6.5
	5	1150	319	738		3082	4500	75	4.5
		1500	417	663		3263		83	5.5
		1900	528	575		4135		72	6.5
	6	1150	319	885		3698	5000	75	4.5
		1500	417	795		3915		83	5.5
		1900	528	690		4962		72	6.5
JDS1800-110	2	1200	333	260	1480	1149	1800	74	5	615
		1800	500	225		1346		82	6
		2200	611	200		1537		78	7
	3	1200	333	390		1723	2500	74	5
		1800	500	338		2019		82	6
		2200	611	300		2306		78	7
	4	1200	333	520		2298	3550	74	5
		1800	500	450		2692		82	6
		2200	611	400		3074		78	7
	5	1200	333	650		2872	4000	74	5
		1800	500	563		3365		82	6
		2200	611	500		3843		78	7
JDS2300-130	2	1600	444	298	1480	1666	2500	78	5.5	660
		2300	639	265		2025		82	6.8
		2900	806	220		2288		76	8
	3	1600	444	447		2499	3550	78	5.5
		2300	639	398		3038		82	6.8
		2900	806	330		3431		76	8
	4	1600	444	596		3331	5000	78	5.5
		2300	639	530		4051		82	6.8
		2900	806	440		4575		76	8
	5	1600	444	745		4164	6300	78	5.5
		2300	639	663		5064		82	6.8
		2900	806	550		5719		76	8
JDS2800-140	2	2000	556	335	1480	2371	3550	77	7	700
		2800	778	288		2680		82	8
		3300	917	265		3055		78	9
	3	2000	556	503		3557	5000	77	7
		2800	778	432		4020		82	8
		3300	917	398		4583		78	9
JDS3500-100	2	3000	833	215	980	2197	4500	80	5	870
		3500	972	200		2298		83	5.5
		4000	1111	282		3941		78	6
	3	3000	833	323		3296	6300	80	5
		3500	972	300		3447		83	5.5
		4000	1111	423		5911		78	6
	4	3000	833	430		4394	8000	80	5
		3500	972	400		4596		83	5.5
		4000	1111	564		7882		78	6
JDS4200-110	2	3200	889	248	980	2703	3550	80	5.2	920
		4200	1167	215		2965		83	6.3
		4800	1333	200		3311		79	7
	3	3200	889	372		4055	5600	80	5.2
		4200	1167	323		4447		83	6.3
		4800	1333	300		4967		79	7
	4	3200	889	496		5406	7100	80	5.2
		4200	1167	430		5929		83	6.3
		4800	1333	400		6623		79	7
JD5000-125	2	4000	1111	282	980	3749	5000	82	5.8	985
		5000	1389	250		4055		84	6.5
		6000	1667	228		4841		77	8
	3	4000	1111	423		5623	8000	82	5.8
		5000	1389	375		6083		84	6.5
		6000	1667	342		7262		77	8

NDS臥式多級中開泵單泵外形安裝尺寸圖單位:mm
泵型號	L1	L2	L3	L4	L5	L6	L7	H	H1	H2	H3	B	B1	B2	B3	B4	DN1	D1	K1	n1Xd1	DN2	D2	K2	n2Xd2
NDS80-70×2	1500	800	200	297	130	200	695	1100	450	185	150	730	365	460	600	700	150	300	250	8XΦ26	80	200	160	8XΦ18
NDS80-70×3	1795	942	342	297	130	200	975	1100	450	185	150	730	365	460	600	700
NDS80-70×4	1795	942	342	297	130	200	975	1100	450	185	150	730	365	460	600	700
NDS80-70×6	2075	1140	484	297	130	200	1260	1100	450	185	150	730	365	460	600	700		320	270	12XΦ22		210	168	8XΦ22
NDS80-70×8	2365	1226	626	350	130	200	1345	1100	450	185	150	730	365	460	600	700		345	280	8XΦ33		215	170	8XΦ22
NDS200-100×2	1900	1406	220	237	220	330	780	1370	730	200	200	980	500	680	900	1000	150	300	250	8XΦ26	150	300	250	8XΦ26
NDS200-100×3	2035	1406	220	237	220	330	915	1370	730	200	200	980	500	680	900	1000		300	250	8XΦ26		300	250	8XΦ26
NDS200-100×4	2170	1136	355	372	220	330	1050	1370	730	200	200	980	500	680	900	1000		320	270	12XΦ22		320	270	12XΦ22
NDS200-100×5	2305	1136	355	372	220	330	1185	1370	730	200	200	980	500	680	900	1000		355	290	12XΦ33		355	290	12XΦ33
NDS200-100×6	2440	1271	490	372	220	330	1320	1370	730	200	200	980	500	680	900	1000
NDS200-100×7	2575	1271	490	372	220	330	1455	1370	730	200	200	980	500	680	900	1000
NDS200-100×8	2710	1406	625	372	220	330	1590	1370	730	200	200	980	500	680	900	1000
NDS300-110×2	2049	1097	130	415	220	330	871	1400	690	210	210	1000	500	680	900	1000	200	375	320	12XΦ30	200	375	320	12XΦ30
NDS300-110×3	2194	1242	420	415	220	330	1016	1400	690	210	210	1000	500	680	900	1000		375	320	12XΦ30		375	320	12XΦ30
NDS300-110×4	2339	1242	420	415	220	330	1161	1400	690	210	210	1000	500	680	900	1000		415	345	12XΦ36		415	345	12XΦ36
NDS300-110×5	2484	1387	565	415	220	330	1306	1400	690	210	210	1000	500	680	900	1000		415	345	12XΦ36		415	345	12XΦ36
NDS300-110×6	2629	1387	565	415	220	330	1451	1400	690	210	210	1000	500	680	900	1000		430	360	12XΦ36		430	360	12XΦ36
NDS300-110×7	2774	1532	710	415	220	330	1596	1400	690	210	210	1000	500	680	900	1000
NDS300-110×8	2919	1532	710	415	220	330	1741	1400	690	210	210	1000	500	680	900	1000
NDS450-135×2	1995	1270	330	238	220	330	845	1650	750	300	300	1200	600	680	900	1000	250	445	388	16XΦ30	200	380	330	12XΦ26
NDS450-135×3	2003	1241	465	238	220	330	1130	1650	750	270	270	1105	565	540	900	1000		445	388	16XΦ30		380	330	12XΦ26
NDS450-135×4	2165	1241	465	238	220	330	1292	1650	750	300	300	1200	600	680	900	1000		505	430	12XΦ39		430	36	12XΦ36
NDS450-135×5	2327	1403	627	238	220	330	1454	1650	750	300	300	1200	600	680	900	1000		505	430	12XΦ39		430	36	12XΦ36
NDS450-135×6	2489	1403	627	238	220	330	1616	1650	750	300	300	1200	600	680	900	1000		515	430	12XΦ42		430	360	12XΦ36
NDS450-135×7	2651	1565	789	238	220	330	1778	1650	750	300	300	1200	600	680	900	1000		515	430	12XΦ42		430	360	12XΦ36
NDS650-140×2	2243	1226	313	410	220	330	1070	1750	850	350	350	1200	600	680	900	1000	250	445	388	16XΦ30	200	380	330	12XΦ26
NDS650-140×3	2439	1426	513	410	220	330	1266	1750	850	350	350	1200	600	680	900	1000		445	388	16XΦ30		380	330	12XΦ26
NDS650-140×4	2643	1426	513	410	220	330	1470	1560	750	265	265	1150	550	680	900	1000		510	432	16XΦ35		420	350	12XΦ32
NDS650-140×5	2807	1630	707	410	220	330	1674	1750	850	350	350	1200	600	680	900	1000
NDS650-140×6	3011	1630	707	410	220	330	1878	1750	850	350	350	1200	600	680	900	1000
NDS800-160×2	2226	1258	393	420	220	330	1038	1750	760	350	350	1200	600	680	900	1000	300	530	460	16XΦ36	250	470	400	12XΦ36
NDS800-160×3	2426	1458	593	482	220	330	1238	2050	900	350	350	1200	600	680	900	1000		530	460	16XΦ36		470	400	12XΦ36
NDS800-160×4	2626	1658	793	482	220	330	1438	2050	900	350	350	1200	600	680	900	1000		585	500	16XΦ42		505	430	12XΦ39
NDS800-160×5	2826	1858	993	482	220	330	1638	2050	900	350	350	1200	600	680	900	1000		585	500	16XΦ42		505	430	12XΦ39
NDS1050-80×3	3144	857	780	502	250	350	1798	2265	1170	400	400	1660	830	790	1000	1100	400	670	585	16XΦ42	300	530	460	16XΦ36
NDS1050-80×4	3454	857	780	502	250	350	2108	2265	1170	400	400	1660	830	790	1000	1100
NDS1050-80×5	3764	1167	1090	502	250	350	2418	2265	1170	400	400	1660	830	790	1000	1100
NDS1050-80×6	4074	1477	1400	502	250	350	2728	2265	1170	400	400	1660	830	790	1000	1100		715	620	16XΦ48		585	500	16XΦ42
NDS1050-80×7	4384	1477	1400	502	250	350	3038	2265	1170	400	400	1660	830	790	1000	1100		715	620	16XΦ48		585	500	16XΦ42
NDS1250-115×2	4780	550	150	1050	285	385	2700	2175	1100	430	430	2000	1000	850	1100	1200	400	670	585	16XΦ42	300	530	460	16XΦ36
NDS1250-115×3	5080	850	450	1050	285	385	3000	2175	1100	430	430	2000	1000	850	1100	1200		670	585	16XΦ42		530	460	16XΦ36
NDS1250-115×4	5080	850	450	1050	285	385	3000	2175	1100	430	430	2000	1000	850	1100	1200		715	620	16XΦ48		585	500	16XΦ42
NDS1250-115×5	5380	1150	750	1050	285	385	3300	2175	1100	430	430	2000	1000	850	1100	1200
NDS1250-115×6	5380	1150	750	1050	285	385	3300	2175	1100	430	430	2000	1000	850	1100	1200
NDS1250-115×7	5680	1450	1050	1050	285	385	3600	2175	1100	430	430	2000	1000	850	1100	1200
NDS1500-130X2	4480	2400	605	1100	285	385	1280	2300	1250	460	460	2200	1100	850	1100	1200	450	740	645	16XΦ42	350	600	525	16XΦ39
NDS1500-130X3	4795	2715	920	1100	285	385	1595	2300	1250	460	460	2200	1100	850	1100	1200		740	645	16XΦ42		600	525	16XΦ39
NDS1500-130X4	5110	2715	920	1100	285	385	1910	2300	1250	460	460	2200	1100	850	1100	1200		775	680	16XΦ48		655	560	16XΦ48
NDS1500-130X5	5425	3030	1235	1100	285	385	2225	2300	1250	460	460	2200	1100	850	1100	1200
NDS1500-130X6	5740	3030	1235	1100	285	385	2540	2300	1250	460	460	2200	1100	850	1100	1200
NDS1800-110X2	3375	1950	565	800	285	385	1820	2640	1340	475	475	1900	950	850	1100	1200	450	740	645	16XΦ42	350	600	525	16XΦ39
NDS1800-110X3	3740	2315	930	800	285	385	2185	2640	1340	475	475	1900	950	850	1100	1200		740	645	16XΦ42		600	525	16XΦ39
NDS1800-110X4	4105	2315	930	800	285	385	2550	2640	1340	475	475	1900	950	850	1100	1200		775	680	16XΦ48		655	560	16XΦ48
NDS1800-110X5	4470	2680	1295	800	285	385	2915	2640	1340	475	475	1900	950	850	1100	1200		775	680	16XΦ48		655	560	16XΦ48
NDS2300-130X2	3620	2090	600	850	285	385	1970	2850	1450	510	510	2100	1050	850	1100	1200	500	810	710	16XΦ42	400	670	585	16XΦ42
NDS2300-130X3	4020	2490	1000	850	285	385	2370	2850	1450	510	510	2100	1050	850	1100	1200		810	710	16XΦ42		670	585	16XΦ42
NDS2300-130X4	4420	2490	1000	850	285	385	2770	2850	1450	510	510	2100	1050	850	1100	1200		865	765	16XΦ48		725	640	16XΦ48
NDS2300-130X5	4820	2890	1400	850	285	385	3170	2850	1450	510	510	2100	1050	850	1100	1200		865	765	16XΦ48		725	640	16XΦ48
NDS2800-140X2	3870	2235	645	865	320	420	2130	3030	1540	545	545	2200	1100	900	1200	1300	600	950	830	16XΦ48	400	670	585	16XΦ42
NDS2800-140X3	4290	2655	1065	865	320	420	2550	3030	1540	545	545	2200	1100	900	1200	1300	600	950	830	16XΦ48	400	670	585	16XΦ42
NDS3500-100X2	4790	2770	800	1050	320	420	2730	3750	1900	675	675	2800	1400	900	1200	1300	700	1090	950	20XΦ48	500	810	710	16XΦ42
NDS3500-100X3	5310	3290	1320	1050	320	420	3250	3750	1900	675	675	2800	1400	900	1200	1300
NDS3500-100X4	5830	3290	1320	1050	320	420	3770	3750	1900	675	675	2800	1400	900	1200	1300
NDS4200-110X2	5050	2920	840	1100	320	420	3540	3960	2000	710	710	2900	1450	900	1200	1300	700	1090	950	20XΦ48	500	810	710	16XΦ42
NDS4200-110X3	5600	3470	1390	1100	320	420	4090	3960	2000	710	710	2900	1450	900	1200	1300
NDS4200-110X4	6150	3470	1390	1100	320	420	4640	3960	2000	710	710	2900	1450	900	1200	1300
ND5000-125X2	5405	3120	890	1200	320	420	3765	4240	2150	760	760	3100	1550	900	1200	1300	800	1230	1070	20XΦ48	600	950	830	16XΦ48
ND5000-125X3	5995	3710	1480	1200	320	420	4355	4240	2150	760	760	3100	1550	900	1200	1300	800	1230	1070	20XΦ48	600	950	830	16XΦ48

JDS多級雙吸中開泵

產品展示

立式長軸泵

立式懸吊泵

立式濕坑泵

立式渦輪泵

長軸深井泵

長軸透平泵

液下排污泵

立式集水坑泵

筒袋式凝結水泵

立式餐廚垃圾泵

H系列直角齒輪箱

其他產品

公司相冊

立式長軸泵

液下污水泵

多吸頭排污泵

餐廚垃圾泵

立式凝結水泵

直角齒輪箱

技術專題

資料下載

立式長軸泵

立式筒袋式凝泵

液下排污泵

立式滲濾液泵

餐廚垃圾泵

直角齒輪箱

水泵產品

新聞中心

水泵相冊

水泵技術
